 PostPosted: Sun 4 Sep - 20:54 (2016)    Post subject: LE PIC VERT RUSSE Reply with quote Back to top

LA FAMEUSE MITRAILLETTE RUSSE



Publicité






 PostPosted: Sun 4 Sep - 20:54 (2016)    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

14BG005 Team Vendée
Administrateur

Offline

Joined: 28 Aug 2012
Posts: 1,733
Émetteur: Yaesu FT900-757GX T
Antenne: BB7V-LOG YAGI Home M
QTH: Vendée locator IN96KW
DXCC: 278 confirmés
Masculin

 PostPosted: Mon 5 Sep - 16:41 (2016)    Post subject: LE PIC VERT RUSSE Reply with quote Back to top

Le Pic de Kiev était un radar OTH d'une grande puissance qui a fonctionné en Europe au cours de la période allant de 1976 à 1986.
Il restera comme un phénomène unique qui a généré plus de rapports d'interférence et de spéculations que toute autre émission de radio.





Les premières expériences du radar Over-The-Horizon-Radar ou OTH (voir explications plus loin), de l'Union soviétique datent de la fin des années 1950.
Au début des années 1970, les premiers radars Duga sont apparus (Duga en russe se traduit par Arc).
Les autres Duga-1 et Duga-2 ont été construits près de Nikolaeyev en Ukraine. Tous deux étaient des prototypes.
Le Duga-2 était un ensemble opérationnel énorme qui comprenait plus de 300 émetteurs, avec :
  • une antenne d'émission de 210 mètres de large et 85 mètres de haut
  • et une antenne de réception de 300 mètres de large et 135 mètres de haut

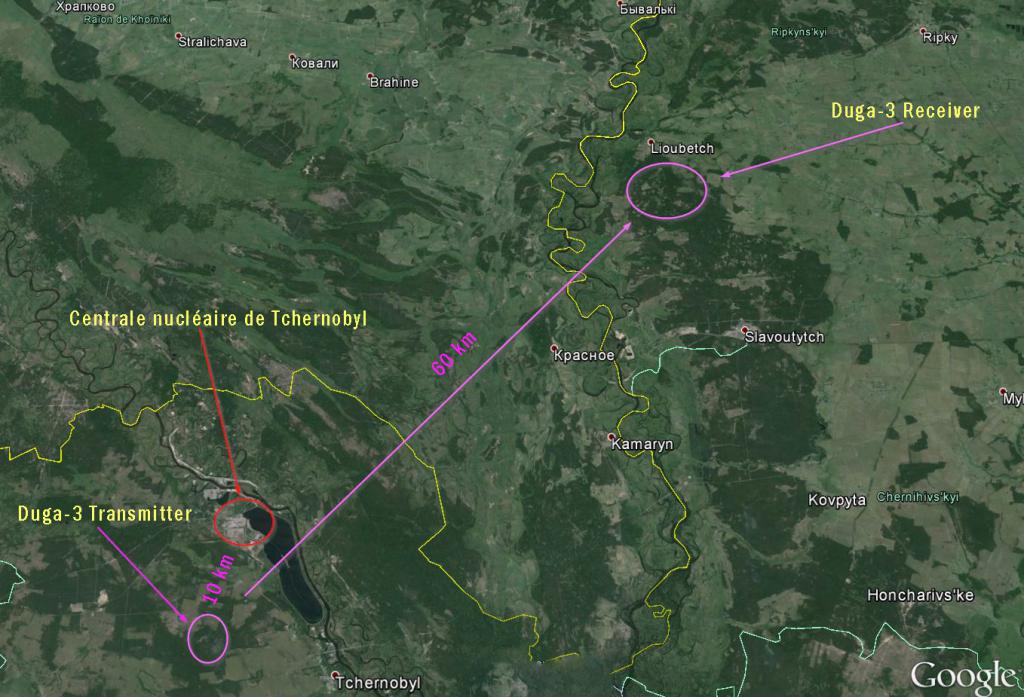

Un nouveau système a été construit il est devenu opérationnel en 1976, ce fut le Duga-3. Contrairement aux deux premiers systèmes, le Duga-3 utilisait un émetteur et un site de réception séparé par environ 60 km. L'émetteur est situé juste au SO de Tchernobyl tandis que le récepteur est situé à l'ouest de Tchernihiv.



Les renseignements militaires de l'OTAN qui ont découvert et photographiés le système, lui donne le nom de code : OTAN-Steel Yard.





Ce Pic-vert Russe s'est finalement terminé le 26 Avril 1986 à 01:23:40, lorsque le Réacteur n°4 (U4) de la centrale nucléaire de Tchernobyl a été hors de contrôle et a explosé, provoquant l'une des pires catastrophes écologiques jamais vue de l'histoire.

Fait intéressant, les documents liés aux catastrophes omettent complètement de mentionner les opérations particulières du radar OTH qui ont été pratiqués dans le voisinage du réacteur.
_________________
73's de Loïc
14BG005 - 14TW035 - FE80423
Locator IN96KW



Visit poster’s website
14BG005 Team Vendée
Administrateur

Offline

Joined: 28 Aug 2012
Posts: 1,733
Émetteur: Yaesu FT900-757GX T
Antenne: BB7V-LOG YAGI Home M
QTH: Vendée locator IN96KW
DXCC: 278 confirmés
Masculin

 PostPosted: Mon 5 Sep - 16:49 (2016)    Post subject: LE PIC VERT RUSSE Reply with quote Back to top

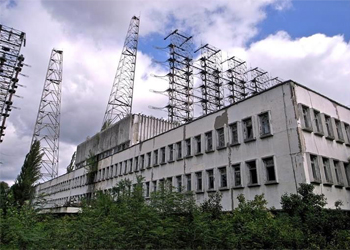

Des informations du C-2 Tchernobyl-2, commandant de la station en 2001 :
M. Vladimir Musiyets, l'ancien commandant supervisant la catastrophe de Tchernobyl 2 (C-2) Station OTH, a déclaré dans un entretien dans plusieurs magazines (Fakti, Kurier Trud) que son travail a commencé à l'automne 1976, : "quelques mois avant, la station a été connecté au réseau radar EW". Son travail a pris fin en Août 1988, lorsque le projet a été fermé.

"L'objectif était de suivre les lancements de missiles balistiques intercontinentaux américains".

La centrale nucléaire de Tchernobyl après la catastrophe :Le matin de la catastrophe de la centrale nucléaire à 11 heures, Musiyets expert chimiste et le Major Olga Shevchenko, avaient reçu l'ordre d'aller à la station OTHR à 9,7 km du réacteur.
Ils ont rapportés que la cause de l'accident était que les systèmes de circulation d'air avaient été bloqués, les ordinateurs et les autres appareils électroniques avaient étés détruits.
Cela eu comme conséquence l'arrêt du C-2 "Tchernobyl-2". La majorité des experts estiment que l'ensemble du projet Pivert soviétique était déjà à l'arrêt avant la catastrophe. Presque personne ne croit que tout rayonnement ou toute tension ou pointes de courant du réacteur nucléaire cassé, auraient détruit les appareils soviétiques de l'époque.

Cette antenne dipolaire à rideau, ou tout simplement un "rideau", est l'antenne HF directionnelle la plus couramment utilisée dans la radiodiffusion. Ce sont des dipôles large bande qui sont placés les uns sur les autres.
Le principal type est un HRS (ou SGD en russe) 4/4/1 composé de 4 rangées horizontales et 4 rangées verticales de dipôles.
Le réflecteur est un écran passif apériodique en fils. Le fil utilisé est du Alumoweld (un noyau d'acier, revêtu d'aluminium), peut-être un peu plus mince que les fils utilisés ailleurs.
Dans les lignes de transmission le choix était entre une ligne d'alimentation ouverte en fil (sauf pour le 963 kHz) ou alors un câble coaxial de 250 mm de diamètre.
Cela présente le plus grand rideau du monde Radioamateur (à l'époque). C'est un total de 72 dipôles d'un gain maximum de 30.6dBi et une largeur de faisceau horizontal de 7 degrés.
En théorie, une antenne est considérée comme «large bande» si le rapport de sa fréquence de fonctionnement inférieur et supérieur, est supérieur à 1,5 : 1.
La construction d'une antenne rideau moderne avec un taux de fréquence de 2 : 1 est construite de sorte qu'il n'y a pas de formation d'étincelle dans ses innombrables attaches quand d'énormes puissances d'émission sont utilisés. C'est tout à fait une forme d'art.

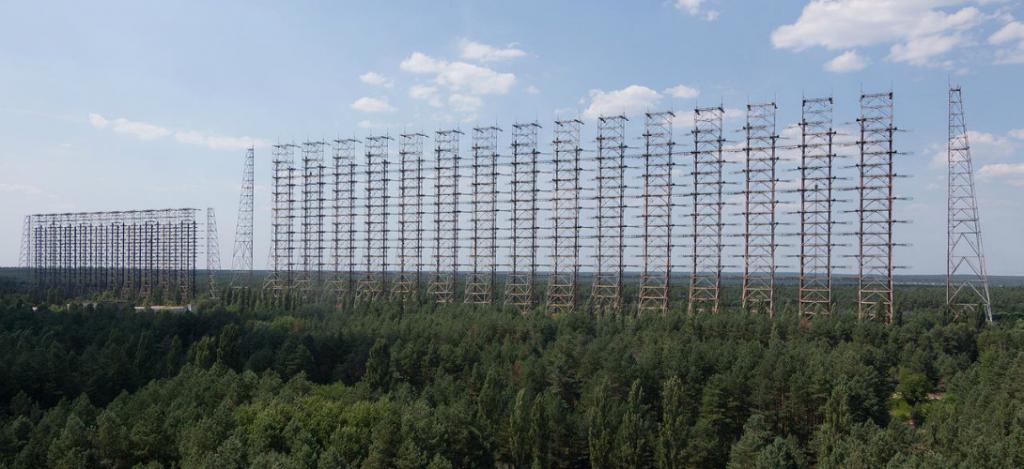

[*]La première antenne du radar "Tchernobyl-2" HF OTH fait 150 m de haut et 500 m de longueur. La hauteur de la deuxième antenne est de 90 m.
La construction qui tient toujours debout est un chef-d'œuvre du génie mécanique. Selon une estimation, qui semble fiable, le poids total serait de 14 000 tonnes.
Ce qui ressemble à un mur à distance est en fait de près un maillage d'acier. Son coût total à l'époque étais de l'ordre de 600 millions de roubles.[*]HRS 4/4/1 l'Antenne Dipole Rideau, est l'une des antennes les plus courantes en HF directionnels en matière de radiodiffusion.
De nombreux rideaux de dipôles sont également utilisés dans le site HF-Pori Preiviiki. En comparaison, la HRS 4/4 est 4,5 fois plus petit que le HRS 12/6.

_________________
73's de Loïc
14BG005 - 14TW035 - FE80423
Locator IN96KW



Visit poster’s website
14BG039 Philippe
Guest

Offline




 PostPosted: Tue 6 Sep - 19:11 (2016)    Post subject: LE PIC VERT RUSSE Reply with quote Back to top

Merci Loic pour ses informations fort interressante
